Cáp điện DC là gì?

Cáp điện DC (Direct Current cable) là loại cáp dẫn điện được thiết kế dành riêng cho dòng điện một chiều (DC). Đây là loại dòng điện chảy theo một hướng cố định, khác với dòng điện xoay chiều (AC) có chiều biến đổi liên tục theo chu kỳ.

So sánh nhanh cáp DC và cáp AC:

• Cáp DC: truyền dòng điện một chiều, yêu cầu khả năng chịu nhiệt và chống tia UV tốt hơn vì thường lắp ngoài trời.
• Cáp AC: truyền dòng xoay chiều, thường dùng trong nhà, tủ điện hoặc khoảng cách ngắn từ inverter đến tải.

Ứng dụng của cáp điện DC:

• Hệ thống điện mặt trời (kết nối tấm pin năng lượng mặt trời, inverter)
• Hệ thống xe điện (EV)
• Bộ lưu trữ năng lượng ESS, UPS
• Các thiết bị sử dụng dòng một chiều công suất lớn

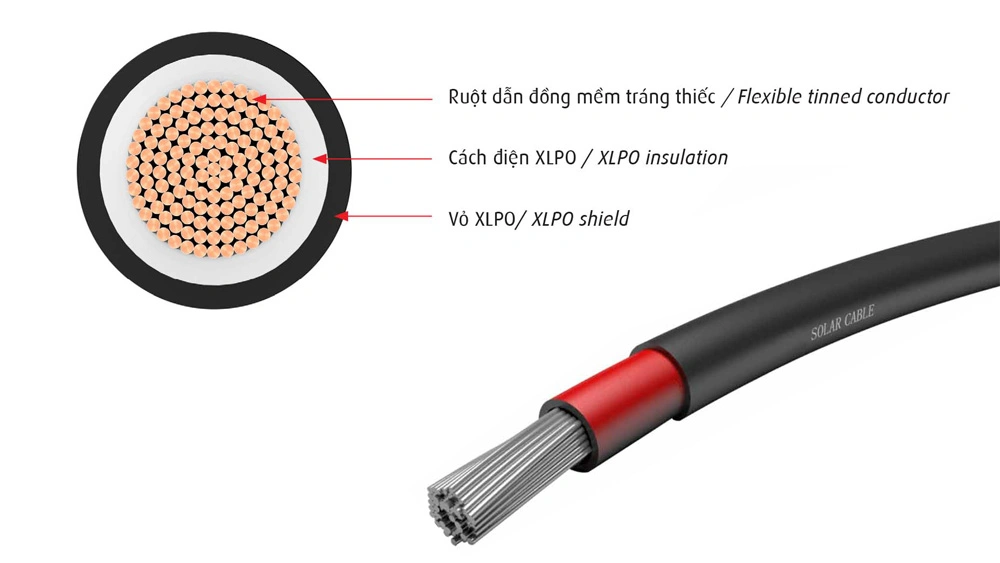

Cấu tạo của cáp điện DC

Cáp điện DC được thiết kế đặc biệt để truyền dòng điện một chiều (DC) ổn định và an toàn, chịu được nhiệt độ cao, tia UV và điều kiện khắc nghiệt ngoài trời. Một hệ thống solar hoạt động hiệu quả phụ thuộc rất lớn vào chất lượng cáp DC, vì chúng vừa truyền điện từ tấm pin đến inverter, vừa đảm bảo an toàn cho toàn bộ hệ thống.

Lõi dẫn điện

Vật liệu: Lõi cáp DC thường làm từ đồng (Cu) hoặc nhôm (Al).

• Đồng: Ưu tiên sử dụng nhờ độ dẫn điện cao, giảm tổn thất điện năng và khả năng chống oxy hóa tốt.
• Nhôm: Trọng lượng nhẹ, chi phí thấp hơn nhưng độ dẫn điện kém hơn và cần tiết diện lớn hơn để truyền cùng một dòng điện.

Cấu trúc lõi:

• Lõi thường là dây mềm bện nhiều sợi, giúp dễ uốn cong, thuận tiện khi đi dây và hạn chế đứt gãy khi thi công.
• Với các hệ thống điện mặt trời, lõi phải chịu được dòng điện lớn (từ vài chục đến hàng trăm ampe) mà không quá nóng.

Lõi dẫn điện chất lượng kém có thể gây sụt áp, giảm hiệu suất phát điện, thậm chí làm nóng dây gây nguy cơ cháy.

Lớp cách điện

Vật liệu phổ biến:

• PVC (Polyvinyl Chloride): Chống ẩm, cách điện tốt, thường dùng cho cáp trong nhà hoặc ngoài trời với lớp vỏ thêm bảo vệ.
• XLPE (Cross-Linked Polyethylene): Chịu nhiệt tốt, ổn định hóa học, chống tia UV, dùng cho cáp ngoài trời.
• Vật liệu chuyên dụng cho điện mặt trời: Một số cáp DC dùng thêm lớp chống tia UV và ozone, giúp duy trì độ bền lâu dài dưới ánh nắng trực tiếp.

Chức năng:

• Ngăn dòng điện rò, đảm bảo an toàn cho người và thiết bị.
• Giảm tổn hao năng lượng do sụt áp trong dây.
• Chịu được nhiệt độ vận hành từ -40°C đến +90°C (hoặc hơn với cáp cao cấp).

Lớp cách điện DC thường dày hơn cáp AC cùng kích thước để chịu điện áp danh định cao, đặc biệt trong các hệ thống 1000 - 1500 VDC.

Lớp vỏ bảo vệ

Yêu cầu vật liệu:

• Chịu được tia UV và nhiệt độ ngoài trời: tránh lão hóa, nứt vỡ.
• Chống nước, dầu, hóa chất: phù hợp với mái nhà, ngoài trời, môi trường công nghiệp.
• Chống cháy lan: tăng an toàn hệ thống.

Chức năng: Bảo vệ lõi và lớp cách điện khỏi tác động cơ học, môi trường và hóa chất.

Chứng nhận: Vỏ cáp DC đạt chuẩn TUV/IEC đảm bảo an toàn, chống tia UV, chịu nhiệt và hóa chất theo tiêu chuẩn quốc tế.

Đặc tính nổi bật của cáp DC trong hệ thống điện mặt trời

• Hai lõi (+) và (–): Dòng điện DC phải có cực tính rõ ràng để kết nối tấm pin với inverter.
• Điện áp danh định: Thường từ 600–1500 VDC, đáp ứng các hệ thống solar công suất lớn.
• Khả năng chống cháy, chống dầu, chống UV vượt trội: Giúp cáp hoạt động bền bỉ trong điều kiện nắng nóng, mưa, và ngoài trời lâu năm mà không giảm tuổi thọ.
• Độ bền cơ học cao: Lõi mềm bện nhiều sợi + vỏ bảo vệ chắc chắn giúp hạn chế đứt gãy, rách vỏ khi thi công hoặc khi lắp đặt trên mái nhà.

Phân biệt cáp DC và cáp AC

Vai trò của cáp điện DC trong hệ thống điện mặt trời

Truyền năng lượng từ tấm pin đến inverter

Cáp DC là tuyến đường truyền tải dòng điện một chiều (DC) từ các mô-đun quang điện đến inverter. Dòng điện này phải ổn định và liên tục để inverter có thể chuyển đổi sang điện xoay chiều (AC) chất lượng cao.

• Độ ổn định dòng điện: Lõi dẫn điện tốt và lớp cách điện chất lượng cao giúp dòng điện DC đi đến inverter mà không bị nhiễu hoặc dao động, đảm bảo công suất phát điện tối đa.
• Giảm rủi ro mất mát năng lượng: Cáp kém chất lượng có thể làm sụt áp, nghĩa là một phần năng lượng tạo ra từ pin không đến inverter, gây giảm hiệu suất tổng thể.
• Chịu điện áp cao: Trong các hệ solar công suất lớn, cáp DC phải chịu 600 - 1500 VDC, vì vậy việc chọn cáp đạt chuẩn là bắt buộc.

Giảm tổn hao, nâng cao hiệu suất hệ thống

Một cáp DC chất lượng giúp tối ưu hóa việc truyền tải năng lượng nhờ các yếu tố:

• Hạn chế sụt áp (Voltage Drop): Sụt áp xảy ra khi điện áp giảm dần trên đường truyền. Lõi dẫn điện tốt và tiết diện đủ lớn (ví dụ 4 mm², 6 mm², 10 mm² tùy công suất) giúp giảm sụt áp đáng kể, đảm bảo inverter nhận điện áp ổn định.
• Ngăn nóng dây (Overheating): Dây dẫn quá nhỏ hoặc cách điện kém có thể dẫn đến nhiệt độ dây tăng, làm giảm tuổi thọ cáp và tiềm ẩn nguy cơ cháy. Cáp DC đạt chuẩn có lớp cách điện chịu nhiệt và vỏ chống UV giúp duy trì nhiệt độ vận hành an toàn.
• Tối ưu hiệu suất phát điện: Khi sụt áp và tổn thất điện năng được giảm, công suất từ tấm pin đến inverter đạt mức tối đa, đảm bảo hiệu suất toàn hệ thống lên đến 95 - 98%.

Đảm bảo an toàn và độ bền của hệ thống

Cáp DC phải đạt tiêu chuẩn quốc tế (IEC 62930, TUV 2 PfG 1169/08.2007), phải chống tia UV, chịu nhiệt từ -40°C đến +90°C, chống cháy lan. Việc lựa chọn cáp DC chất lượng là điều kiện bắt buộc để hệ thống điện mặt trời hoạt động bền bỉ, ổn định và an toàn lâu dài.

Cáp DC chất lượng kém không chỉ làm giảm hiệu suất mà còn có nguy cơ gây tụt áp nghiêm trọng, dòng điện bị giảm trên đường truyền, inverter hoạt động không ổn định; lớp cách điện xuống cấp hoặc vỏ bảo vệ không đạt chuẩn dẫn đến rò điện, nguy cơ chập mạch…

Tiêu chuẩn và quy định kỹ thuật cho cáp DC năng lượng mặt trời

Để đảm bảo độ bền và an toàn điện, cáp DC trong hệ thống năng lượng mặt trời cần tuân thủ các tiêu chuẩn sau:

Tiêu chuẩn quốc tế

• IEC 62930: dành riêng cho cáp DC dùng cho hệ thống PV.
• TUV 2 PfG 1169/08.2007: tiêu chuẩn khắt khe cho cáp solar.
• Yêu cầu: Chống UV. Chịu nhiệt độ -40°C đến +90°C. Chống cháy lan. Kháng dầu, chống ozone, chịu thời tiết.

Quy định tại Việt Nam:

• TCVN 7447-5-52: Tiêu chuẩn về hệ thống điện hạ áp.
• QCVN 04:2020/BCT: Quy chuẩn kỹ thuật hệ thống điện mặt trời mái nhà và nối lưới.

Cách chọn cáp điện DC phù hợp

Chọn tiết diện dây theo công suất hệ thống

Tiết diện dây (mm²) quyết định khả năng chịu dòng điện tối đa và giảm tổn thất điện năng. Một số kích thước cáp DC phổ biến trong hệ thống điện mặt trời:

• 4 mm²: Thích hợp cho hệ thống nhỏ, dòng điện thấp (tầm 10 - 20 A).
• 6 mm²: Dùng cho hệ thống trung bình, dòng điện khoảng 20 - 40 A.
• 10 mm²: Hệ thống lớn, dòng điện cao từ 40 - 60 A hoặc hơn, đặc biệt với khoảng cách dây dài.

Lưu ý:

• Chiều dài dây càng dài → sụt áp càng lớn → cần tăng tiết diện dây.
• Tính toán dòng điện cực đại theo công suất tấm pin (kWp) và điện áp DC danh định của chuỗi pin.
• Sử dụng bảng tra dòng điện/tiết diện để chọn dây phù hợp, tránh quá nhỏ gây nóng dây hoặc quá lớn lãng phí vật liệu.

Chọn vỏ cách điện chất lượng cao

Vỏ cách điện là lớp bảo vệ quan trọng nhất giúp cáp DC chịu được điều kiện môi trường ngoài trời, đặc biệt khi lắp đặt trên mái nhà hoặc khu vực chịu ánh nắng trực tiếp.

Vật liệu nên ưu tiên:

• XLPE (Cross-Linked Polyethylene): chịu nhiệt cao, ổn định hóa học, cách điện tốt.
• Vỏ chống tia UV: tránh nứt vỡ, lão hóa do ánh nắng.
• Cách điện kép (Double Insulation): tăng cường an toàn, giảm nguy cơ chập điện hoặc rò điện.

Yêu cầu vận hành:

• Chịu nhiệt độ từ -40°C đến +90°C.
• Chống cháy lan, chống dầu và hóa chất.
• Độ bền cơ học tốt, hạn chế nứt gãy khi kéo dây hoặc lắp đặt.

Cáp DC chất lượng kém, vỏ mỏng hoặc không chịu UV, khi sử dụng lâu dài sẽ giảm tuổi thọ, sụt áp, nguy cơ chập cháy.

Ưu tiên cáp có chứng nhận TUV hoặc IEC

Chứng nhận TUV/IEC là tiêu chuẩn quốc tế đảm bảo cáp đáp ứng các yêu cầu:

• Chống tia UV và ozone, chống lão hóa dưới ánh nắng trực tiếp.
• Chịu nhiệt độ vận hành cao, phù hợp cho hệ thống ngoài trời.
• An toàn điện, chống rò rỉ, cháy nổ.

Cáp điện DC đóng vai trò quan trọng trong hệ thống điện mặt trời, đảm bảo truyền tải năng lượng hiệu quả và an toàn. Việc hiểu rõ định nghĩa, cấu tạo và các tiêu chuẩn kỹ thuật giúp bạn lựa chọn đúng loại cáp đạt chuẩn, hạn chế sụt áp và kéo dài tuổi thọ toàn hệ thống. Để tối ưu hiệu suất, hãy luôn ưu tiên cáp DC đạt tiêu chuẩn TUV/IEC và phù hợp với công suất hệ thống của bạn.
