Một sơ đồ đấu nối điện mặt trời chuẩn kỹ thuật không chỉ giúp tối ưu hiệu suất, giảm hao tổn điện năng mà còn hạn chế rủi ro chập cháy, hư hỏng thiết bị. Cùng CoCo Solar tìm hiểu các loại sơ đồ đấu nối điện mặt trời phổ biến hòa lưới, hybrid, 3 pha, đồng thời hướng dẫn lắp đặt và lưu ý quan trọng cho người dùng.
Pin mặt trời tạo ra điện DC
Các tấm pin năng lượng mặt trời hoạt động dựa trên hiệu ứng quang điện, hấp thụ ánh sáng mặt trời và tạo ra dòng điện một chiều (DC). Đây là nguồn điện sạch, thân thiện với môi trường nhưng chưa thể sử dụng trực tiếp cho thiết bị sinh hoạt vì phần lớn các thiết bị trong gia đình, doanh nghiệp đều dùng điện xoay chiều (AC).
Inverter chuyển đổi thành điện AC
Inverter là thiết bị trung tâm trong mọi sơ đồ đấu nối điện mặt trời. Nó biến đổi dòng điện DC từ pin thành dòng điện AC với điện áp và tần số phù hợp để sử dụng cho các thiết bị điện. Ngoài ra, inverter hiện đại còn có chức năng giám sát sản lượng điện, bảo vệ hệ thống và tối ưu hóa hiệu suất hoạt động.
Hệ thống tủ điện & bảo vệ điều phối đến tải/lưới
Sau inverter, điện sẽ đi qua tủ điện tổng với đầy đủ các thiết bị bảo vệ như CB, MCCB, SPD và tiếp địa. Chức năng của tủ điện là điều phối dòng điện đến tải tiêu thụ (thiết bị điện trong nhà/xưởng) hoặc hòa trực tiếp vào lưới điện. Đây cũng là lớp bảo vệ quan trọng, ngăn ngừa sự cố ngắn mạch, quá tải, chập cháy.
Đảm bảo an toàn (chống chập cháy, rò điện)
Một sơ đồ tổng thể chuẩn kỹ thuật sẽ chỉ rõ cách đấu nối dây dẫn, cách bố trí CB – SPD – tiếp địa. Điều này giúp hạn chế nguy cơ chập điện, rò rỉ điện gây mất an toàn cho người dùng.
Giảm hao tổn điện năng
Dây dẫn và các thiết bị khi được bố trí theo đúng chuẩn sẽ hạn chế thất thoát điện trên đường truyền. Điều này đặc biệt quan trọng với hệ thống công suất lớn, nơi mỗi % hao tổn đều ảnh hưởng đến hiệu quả đầu tư.
Tối ưu hiệu suất toàn hệ thống
Sơ đồ đấu nối được thiết kế đúng giúp các tấm pin, inverter, pin lưu trữ và lưới điện vận hành đồng bộ. Nhờ đó, hệ thống phát huy tối đa khả năng tạo điện, đáp ứng tốt nhu cầu sử dụng của hộ gia đình, doanh nghiệp và công trình lớn.
Trong một sơ đồ tổng thể hệ thống điện mặt trời, cách bố trí thiết bị và nguyên lý hoạt động sẽ thay đổi tùy theo loại mô hình. Mỗi loại sơ đồ có ưu, nhược điểm và ứng dụng riêng, phù hợp cho từng nhóm khách hàng từ hộ gia đình đến doanh nghiệp, nhà xưởng.
Chuỗi kết nối chuẩn kỹ thuật:
Pin mặt trời → DC isolator → CB DC → SPD DC → Inverter hòa lưới → Tủ điện AC → Tải & Điện lưới.
Cần có smart meter hoặc công-tơ hai chiều nếu hòa lưới có bán điện cho EVN. Có thể thêm chức năng anti-islanding là bắt buộc trong inverter on-grid để ngừng phát điện khi mất lưới.
Trong sơ đồ đấu nối điện mặt trời hòa lưới, toàn bộ nguồn điện từ tấm pin sẽ được inverter chuyển đổi thành điện xoay chiều (AC) và đưa vào tủ điện tổng. Tại đây, dòng điện có thể được sử dụng trực tiếp cho tải (thiết bị điện trong nhà) hoặc hòa vào lưới điện quốc gia.
Ưu điểm: Chi phí đầu tư thấp, cấu hình đơn giản, hiệu quả cao. Đây là mô hình giúp khách hàng hoàn vốn nhanh nhờ tận dụng lượng điện mặt trời tạo ra để giảm hóa đơn điện lưới.
Nhược điểm: Khi lưới điện bị mất, inverter hòa lưới sẽ ngừng hoạt động để đảm bảo an toàn, khiến hệ thống cũng dừng phát điện nếu không có pin lưu trữ dự phòng.
Ứng dụng phù hợp: Nhà dân, hộ kinh doanh nhỏ, văn phòng… những nơi có lưới điện ổn định và nhu cầu tiết kiệm chi phí điện, chi phí đầu tư ban đầu thấp.
Chuỗi kết nối chuẩn kỹ thuật:
Pin mặt trời → MPPT inverter hybrid ↔ Pin lưu trữ
↓
Tủ điện AC → Tải & Điện lưới
Khác với mô hình hòa lưới, sơ đồ tổng thể điện mặt trời hybrid có thêm bộ pin lưu trữ. Inverter hybrid vừa chuyển đổi điện, vừa điều phối dòng điện giữa pin mặt trời, pin lưu trữ và điện lưới. Cơ chế hoạt động của hệ thống ưu tiên dùng điện mặt trời, phần dư được nạp vào pin lưu trữ, khi thiếu sẽ tự động lấy thêm từ lưới điện.
Ưu điểm: Đảm bảo cấp điện liên tục ngay cả khi mất điện lưới, đồng thời tận dụng tối đa nguồn năng lượng mặt trời.
Ứng dụng: Thích hợp cho hộ gia đình, doanh nghiệp cần điện 24/7 hoặc khu vực thường xuyên bị cúp điện.
Chuỗi kết nối chuẩn kỹ thuật:
Pin mặt trời → MPPT charge controller → Pin lưu trữ → Inverter → Tải
Trong sơ đồ đấu nối điện mặt trời off-grid, hệ thống hoàn toàn tách biệt khỏi lưới điện quốc gia. Điện mặt trời được nạp vào pin lưu trữ qua bộ điều khiển sạc, sau đó inverter sẽ chuyển đổi thành AC để cấp cho thiết bị. Hiện nay inverter hệ độc lập hầu hết đã tích hợp sẵn MPPT charge controller.
Ưu điểm: Hoạt động hoàn toàn độc lập, không phụ thuộc vào lưới điện, phù hợp cho các khu vực không có điện lưới.
Nhược điểm: Chi phí đầu tư pin lưu trữ cao, khó mở rộng công suất nếu nhu cầu tăng nhanh.
Ứng dụng: Vùng sâu vùng xa, hải đảo, trạm viễn thông, khu vực quân sự… những nơi không thể kéo điện lưới.
Chuỗi kết nối chuẩn kỹ thuật:
Pin mặt trời → Inverter 3 pha → Tủ điện AC → Tải 3 pha & điện lưới
Trong các sơ đồ tổng thể điện mặt trời công suất lớn, mô hình 3 pha là lựa chọn phổ biến. Điện DC từ tấm pin được chuyển đổi thành điện AC 3 pha thông qua inverter chuyên dụng, sau đó phân phối qua tủ điện để cấp cho tải hoặc hòa vào lưới điện 3 pha.
Ưu điểm: Đáp ứng công suất lớn, vận hành ổn định cho các hệ thống điện công nghiệp.
Đấu nối điện mặt trời 3 pha yêu cầu kỹ thuật bắt buộc sử dụng inverter 3 pha và tủ điện chuyên dụng nhằm đảm bảo cân bằng pha, chống quá tải và duy trì hiệu suất ổn định.
Ứng dụng: Nhà xưởng sản xuất, khu công nghiệp, tòa nhà cao tầng hoặc trung tâm thương mại… những nơi có phụ tải 3 pha và nhu cầu tiêu thụ điện lớn.
Để xây dựng một sơ đồ lắp đặt điện mặt trời chuẩn kỹ thuật, cần xác định đầy đủ các thành phần chính sau:
Tấm pin mặt trời
Là nguồn tạo điện chính, hấp thụ ánh sáng mặt trời và chuyển đổi thành dòng điện DC. Chất lượng và vị trí lắp đặt tấm pin quyết định trực tiếp đến sản lượng điện tạo ra.
Inverter (ongrid/ hybrid/ off-grid)
Thiết bị trung tâm trong sơ đồ tổng thể hệ thống điện mặt trời, có nhiệm vụ biến đổi điện DC thành AC. Tùy nhu cầu sử dụng mà lựa chọn inverter hòa lưới, inverter hybrid có pin lưu trữ, hoặc inverter off-grid cho hệ độc lập.
Tủ điện bảo vệ (CB, SPD, MCCB, tiếp địa)
Đây là thành phần bắt buộc trong mọi sơ đồ lắp đặt. Tủ điện bảo vệ giúp điều phối và ngăn ngừa sự cố chập cháy, rò điện, đồng thời bảo vệ an toàn cho thiết bị và người sử dụng.
Hệ thống khung giàn & dây dẫn đạt chuẩn
Khung giàn cố định tấm pin chắc chắn, đảm bảo độ bền trước mưa gió. Dây dẫn DC/AC phải đạt chuẩn quốc tế, có khả năng chịu nhiệt và chống tia UV để tránh thất thoát điện và nâng cao tuổi thọ hệ thống.

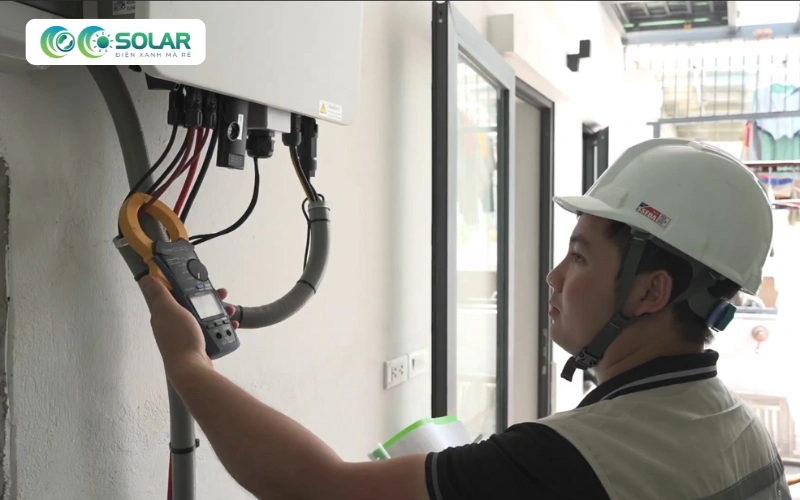

Một sơ đồ lắp đặt điện mặt trời không chỉ là bản vẽ mà còn định hướng quy trình thi công thực tế. Các bước cơ bản gồm:
Khảo sát mái và tính toán công suất
Lắp đặt khung và tấm pin mặt trời
Đấu nối DC, AC theo sơ đồ chuẩn
Kiểm tra an toàn & hòa lưới vận hành
Xem chi tiết: Quy trình thi công hệ thống điện mặt trời mái nhà chuẩn kỹ thuật
Dây dẫn phải đúng chuẩn DC/AC, không dùng chung với dây thường
Điện DC từ tấm pin có đặc tính khác so với điện AC sau inverter, vì vậy dây dẫn phải được thiết kế riêng biệt. Sử dụng dây điện DC chuyên dụng (có khả năng chống tia UV, chịu nhiệt, chống thấm) giúp giảm hao tổn điện năng và kéo dài tuổi thọ hệ thống. Tuyệt đối không sử dụng dây điện dân dụng thông thường, vì dễ gây nóng chảy, rò rỉ điện, thậm chí cháy nổ khi tải lớn.
Tất cả mạch DC/AC đều cần CB và SPD bảo vệ
Trong sơ đồ đấu nối điện mặt trời, các nhánh DC từ tấm pin và đường AC từ inverter đều phải có CB (cầu dao) để bảo vệ khi quá tải hoặc ngắn mạch. SPD (thiết bị chống sét lan truyền) giúp chống lại xung điện áp đột ngột do sét đánh hoặc dao động điện lưới, đảm bảo an toàn cho cả hệ thống. Đây là lớp bảo vệ bắt buộc, giúp hạn chế tối đa rủi ro cháy nổ và hỏng hóc thiết bị đắt tiền như inverter hay pin lưu trữ.
Bắt buộc lắp tiếp địa để chống sét và an toàn cho người dùng
Tiếp địa là yếu tố quan trọng trong mọi sơ đồ tổng thể hệ thống điện mặt trời. Nó giúp phân tán dòng điện dư thừa xuống đất, giảm nguy cơ giật điện và hư hỏng thiết bị. Toàn bộ khung giàn, tấm pin, inverter và tủ điện cần được nối đất theo đúng tiêu chuẩn kỹ thuật. Một hệ thống có tiếp địa tốt sẽ vận hành ổn định và an toàn lâu dài.
Không tự ý đấu nối khi không có chuyên môn
Nếu lắp đặt sai kỹ thuật có thể gây giật điện, cháy nổ hoặc hư hỏng toàn bộ hệ thống. Người dùng không nên tự ý thay đổi sơ đồ đấu nối điện mặt trời mà không có sự giám sát của kỹ sư hoặc đơn vị thi công chuyên nghiệp. Việc lựa chọn đội ngũ kỹ thuật uy tín giúp đảm bảo hệ thống vận hành đúng thiết kế, an toàn và đạt hiệu suất cao nhất.
