Trong một hệ thống điện mặt trời, tủ điện năng lượng mặt trời là nơi tập trung, phân phối và bảo vệ toàn bộ thiết bị khỏi các rủi ro về điện. Dù không phải là thành phần tạo ra điện, nhưng tủ điện lại quyết định đến độ an toàn, tính ổn định và khả năng vận hành lâu dài của hệ thống. Cùng CoCo Solar tìm hiểu chi tiết cấu tạo và vai trò của tủ điện năng lượng mặt trời trong từng ứng dụng thực tế.

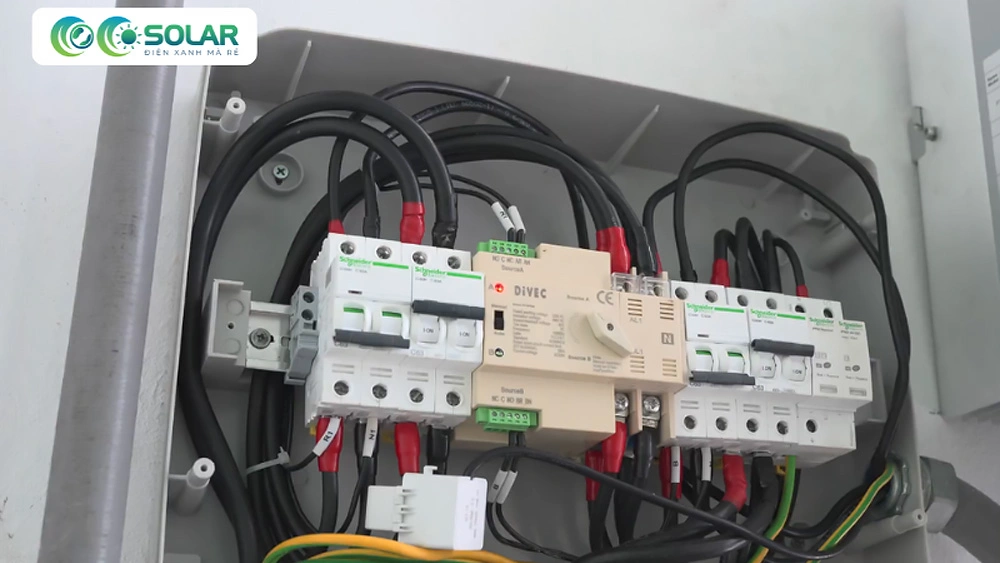

Tủ điện năng lượng mặt trời là một trong những thành phần quan trọng nhất trong hệ thống điện mặt trời, có nhiệm vụ tập trung, điều khiển, phân phối và bảo vệ toàn bộ dòng điện sinh ra từ các tấm pin năng lượng mặt trời trước khi đưa đến bộ biến tần (inverter) và tải tiêu thụ hoặc điện lưới quốc gia.
Hiểu đơn giản, tủ điện năng lượng mặt trời chính là trung tâm điều khiển và an toàn của hệ thống điện mặt trời, nơi mọi luồng điện đều phải đi qua để được đo lường, kiểm soát và đảm bảo vận hành ổn định.
Tủ điện có thể được thiết kế riêng cho từng quy mô, từ hộ gia đình, doanh nghiệp thương mại đến nhà máy điện mặt trời quy mô lớn. Mỗi loại sẽ có cấu hình, số lượng thiết bị bảo vệ và tính năng giám sát khác nhau, nhưng đều hướng đến mục tiêu chung là đảm bảo hiệu suất và an toàn điện tuyệt đối cho toàn hệ thống.
Trong một hệ thống năng lượng mặt trời điển hình, tủ điện được đặt ở vị trí trung gian giữa các thành phần chính:
Nhờ vị trí “trung gian” này, tủ điện năng lượng mặt trời có thể kiểm soát và cô lập từng phần hệ thống khi cần bảo trì hoặc xử lý sự cố, giúp kỹ thuật viên thao tác an toàn và chính xác hơn.
CB DC là thiết bị quan trọng trong tủ điện năng lượng mặt trời, được sử dụng để ngắt dòng điện một chiều (DC) đi từ các tấm pin năng lượng mặt trời đến inverter.
Khi cần bảo trì, thay thế hoặc xử lý sự cố, việc ngắt điện bằng CB DC giúp đảm bảo an toàn tuyệt đối cho người thao tác và thiết bị. CB DC thường có:
Nhờ đó, CB DC giúp kiểm soát dòng điện đầu vào, bảo vệ inverter khỏi các sự cố bất thường.
Trong tủ điện năng lượng mặt trời, cầu chì DC và thiết bị chống sét lan truyền SPD là bộ đôi bảo vệ an toàn tuyến đầu.
Cầu chì DC được lắp trên từng chuỗi tấm pin (string) để bảo vệ khi có dòng ngược hoặc quá tải. Khi dòng điện vượt quá giá trị định mức, cầu chì sẽ tự đứt, ngắt mạch ngay lập tức, tránh làm hỏng inverter và các tấm pin khác.
Thiết bị SPD có nhiệm vụ hấp thu xung điện áp cao do sét đánh hoặc nhiễu điện từ lan truyền trên đường dây, giúp ngăn dòng sét đi sâu vào hệ thống gây hư hại thiết bị.
Khi kết hợp cầu chì DC và chống sét lan truyền, hệ thống điện mặt trời sẽ có lớp bảo vệ nhiều tầng, giúp vận hành an toàn ngay cả khi xảy ra thiên tai, giông bão hoặc nhiễu điện lưới.
CB AC (AC Circuit Breaker) là thiết bị bảo vệ phía đầu ra của tủ điện năng lượng mặt trời, nơi dòng điện xoay chiều (AC) đi từ inverter ra tải tiêu thụ hoặc hòa vào lưới điện. CB AC giúp:
CB AC thường được thiết kế theo tiêu chuẩn IEC 60947-2, có khả năng hoạt động ổn định trong điều kiện nhiệt độ cao, độ ẩm lớn, và đảm bảo tuổi thọ cơ học lên tới hàng chục nghìn lần đóng/ngắt.
Đây là phần giúp giám sát hiệu suất và năng lượng của toàn hệ thống điện mặt trời.
Đồng hồ đo điện (Energy Meter): Giúp theo dõi sản lượng điện năng mà hệ thống tạo ra, tiêu thụ và hòa lưới. Từ đó, người dùng có thể đánh giá chính xác hiệu quả đầu tư và mức tiết kiệm điện hàng tháng.
Bộ giám sát dòng và điện áp (Monitoring Device): Thiết bị này đo dòng điện, điện áp, công suất và nhiệt độ của từng nhánh hoặc inverter. Các thông số này được truyền về phần mềm hoặc ứng dụng di động, giúp chủ hệ thống giám sát theo thời gian thực (real-time monitoring).
Vỏ tủ điện là lớp bảo vệ bên ngoài, có vai trò cực kỳ quan trọng trong việc đảm bảo độ bền và an toàn vận hành lâu dài.
Với điều kiện môi trường khắc nghiệt tại Việt Nam (nắng gắt, mưa lớn, hơi muối ven biển), vỏ tủ điện năng lượng mặt trời đạt chuẩn IP65 trở lên là yếu tố bắt buộc để duy trì độ bền và tính ổn định hệ thống suốt nhiều năm.
Tủ điện phân phối DC, hay còn gọi là tủ điện DC solar, là loại tủ xử lý dòng điện một chiều (DC) được sinh ra từ các tấm pin năng lượng mặt trời trước khi đưa đến bộ biến tần (inverter).
Chức năng chính:
Ứng dụng: Tủ điện DC thường được sử dụng trong mọi loại hệ thống điện mặt trời, từ hộ gia đình (1 - 10 kWp) cho đến các nhà máy điện mặt trời công suất hàng MWp.
Tủ điện AC là loại tủ xử lý dòng điện xoay chiều (AC) sau khi được inverter chuyển đổi từ DC sang AC. Đây là tủ điện phía đầu ra của hệ thống, đảm nhận vai trò kết nối giữa inverter - tải tiêu thụ - lưới điện.
Chức năng chính:
Tủ string box là tủ nhỏ được lắp đặt gần khu vực tấm pin mặt trời, có nhiệm vụ gom dòng từ một nhóm tấm pin (1 - 4 string) trước khi đưa đến tủ combiner hoặc inverter.
Chức năng chính:
Tủ combiner box là tủ gom dòng DC từ nhiều string box hoặc trực tiếp từ các chuỗi tấm pin để đưa về inverter. Đây là một trong những thành phần trung tâm của hệ thống điện mặt trời.
Chức năng chính:
Đây là loại tủ điện hiện đại, kết hợp giữa inverter lai (hybrid inverter), ắc quy lưu trữ và thiết bị bảo vệ DC/AC trong cùng một tủ.
Chức năng chính:
Tủ điện năng lượng mặt trời 1 pha được thiết kế cho các hệ thống nhỏ, thường có công suất từ 3kWp - 10kWp.
Đặc điểm kỹ thuật:
Tủ điện năng lượng mặt trời 3 pha được sử dụng trong hệ thống quy mô lớn như nhà máy, khu công nghiệp, tòa nhà văn phòng hoặc trung tâm thương mại.
Đặc điểm:
An toàn là yếu tố quan trọng nhất trong mọi hệ thống điện. Tủ điện năng lượng mặt trời được thiết kế để:
Với các hệ thống điện mặt trời dân dụng, việc có tủ điện đạt chuẩn IP65 hoặc cao hơn giúp người dùng yên tâm khi lắp đặt ngoài trời, kể cả trong môi trường ẩm ướt.
Tủ điện giúp tổ chức hệ thống điện mặt trời một cách khoa học, giúp kỹ thuật viên dễ dàng giám sát và can thiệp khi cần thiết.
Nhờ đó, hệ thống luôn duy trì hoạt động ổn định, giảm thiểu thời gian dừng máy và tối ưu hiệu suất phát điện.
Tủ điện năng lượng mặt trời không chỉ là điểm phân phối điện năng mà còn là lớp bảo vệ chủ động.
Việc đầu tư vào tủ điện đạt chuẩn không chỉ bảo vệ tài sản mà còn đảm bảo an toàn cho người vận hành và gia đình.

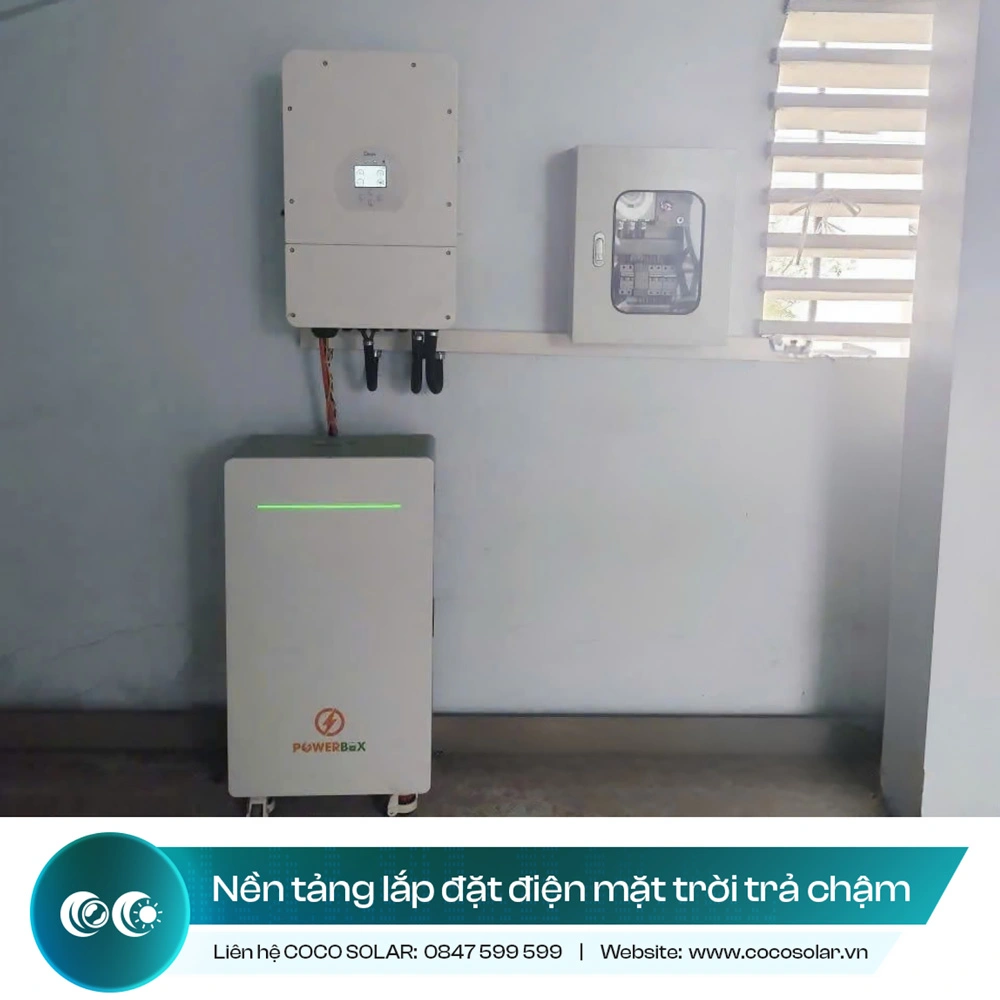

Một trong những vai trò quan trọng nhất của tủ điện năng lượng mặt trời là giúp giám sát và điều khiển toàn bộ hệ thống từ trung tâm.
Nhờ đó, nhà đầu tư và người sử dụng có thể quản lý năng lượng hiệu quả hơn, tối ưu lợi nhuận và kéo dài tuổi thọ toàn hệ thống.
Khi lựa chọn tủ điện, cần đảm bảo tuân thủ các tiêu chuẩn kỹ thuật quốc tế và phù hợp với quy mô công suất:
Tủ điện năng lượng mặt trời không chỉ là thiết bị phụ trợ mà là thành phần cốt lõi đảm bảo an toàn, độ tin cậy và hiệu suất của toàn hệ thống. Việc lựa chọn đúng loại tủ, đúng tiêu chuẩn kỹ thuật sẽ giúp người dùng kéo dài tuổi thọ thiết bị, giảm rủi ro và tối ưu hiệu quả đầu tư trong suốt vòng đời dự án.
