Trong hệ thống điện mặt trời, mạch sạc pin (hay còn gọi là bộ điều khiển sạc) đóng vai trò trung gian giữa tấm pin năng lượng mặt trời và bộ lưu trữ (ắc quy hoặc pin Lithium). Bài viết này của CoCo Solar sẽ giúp bạn hiểu rõ nguyên lý hoạt động, sơ đồ mạch sạc pin cơ bản, cách phân loại cũng như những lưu ý khi sử dụng để đảm bảo hiệu quả và an toàn.
Mạch sạc pin (bộ điều khiển sạc) năng lượng mặt trời là thiết bị trung gian kết nối giữa tấm pin mặt trời và bộ lưu trữ điện (ắc quy hoặc pin Lithium). Nhiệm vụ chính của nó là điều chỉnh dòng điện và điện áp từ pin mặt trời, đảm bảo quá trình nạp vào ắc quy diễn ra ổn định, an toàn và tối ưu. Bộ điều khiển sạc chỉ áp dụng cho hệ thống off-grid hoặc hybrid có lưu trữ, còn hệ thống hòa lưới bám tải (on-grid) thì không dùng.
Trong bất kỳ hệ thống điện mặt trời nào, mạch sạc đóng vai trò quan trọng để:
Nhờ có mạch sạc, hệ thống năng lượng mặt trời có thể hoạt động bền bỉ, giảm thiểu hỏng hóc và tiết kiệm chi phí bảo trì.
Nhận điện DC từ tấm pin năng lượng mặt trời: Khi ánh nắng chiếu vào tấm pin, điện áp DC được tạo ra. Mạch sạc sẽ tiếp nhận nguồn điện này và điều chỉnh để phù hợp với điện áp nạp yêu cầu của pin/ ắc quy.
Quản lý dòng nạp vào ắc quy/pin Lithium: Mỗi loại pin lưu trữ có khả năng nhận dòng nạp khác nhau. Nếu dòng nạp vượt mức cho phép, pin có thể nóng lên và giảm tuổi thọ. Mạch sạc giúp hạn chế dòng, duy trì mức nạp an toàn.
Bảo vệ pin lưu trữ khỏi quá nạp, quá xả: Khi pin đầy, mạch sẽ tự động ngắt dòng nạp để tránh hiện tượng quá sạc. Khi pin xuống mức điện áp thấp, mạch sạc sẽ ngăn xả sâu, bảo vệ pin không bị chai hoặc hỏng sớm.
Hiện nay có hai loại mạch sạc pin năng lượng mặt trời phổ biến nhất là:
Bộ điều khiển sạc PWM (Pulse Width Modulation):
Bộ điều khiển sạc MPPT (Maximum Power Point Tracking):

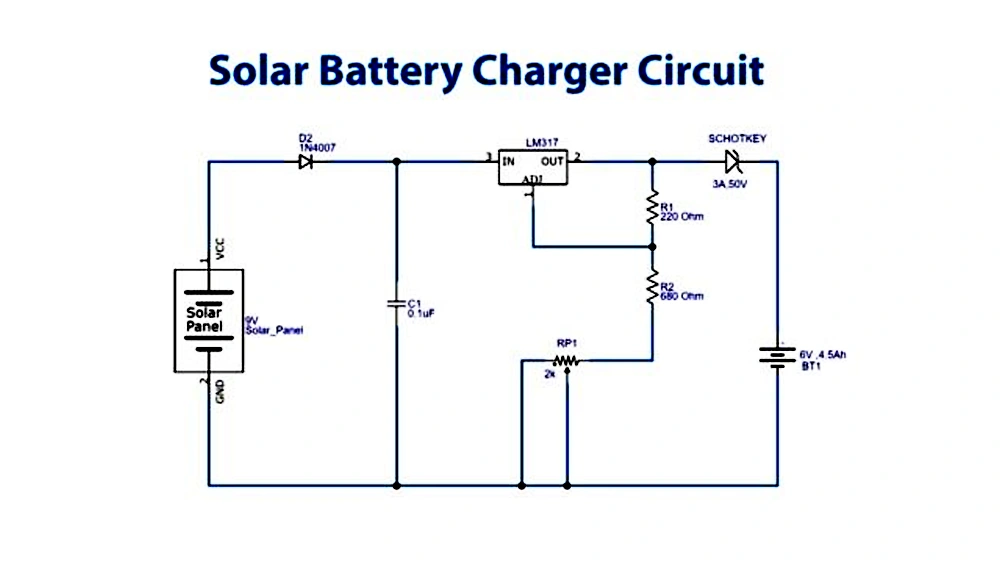

Để hệ thống điện mặt trời vận hành hiệu quả, việc thiết kế sơ đồ mạch sạc pin chuẩn là điều rất quan trọng. Tùy vào nhu cầu sử dụng và ngân sách, người dùng có thể lựa chọn giữa hai sơ đồ mạch phổ biến nhất hiện nay: PWM và MPPT.
Sơ đồ mạch sạc pin PWM thường được áp dụng trong các hệ thống mini hoặc hộ gia đình nhỏ, có chi phí đầu tư thấp. Sơ đồ kết nối: Pin mặt trời → CB DC → Bộ điều khiển sạc PWM → Ắc quy.
Ngoài việc sạc cho ắc quy, mạch PWM còn cho phép kết nối trực tiếp với các tải DC nhỏ như: đèn LED, quạt mini, bơm nước DC công suất thấp.
Ưu điểm PWM là giá thành rẻ, dễ tìm mua; cấu tạo đơn giản, dễ lắp đặt; phù hợp với hệ thống điện mặt trời có công suất dưới 500W. Tuy nhiên, nhược điểm là hiệu suất sạc không cao, thường bị thất thoát từ 15 - 20% năng lượng, không tận dụng được hết công suất của tấm pin mặt trời, đặc biệt trong điều kiện ánh sáng yếu.
Với những gia đình chỉ cần nguồn điện nhỏ cho chiếu sáng hoặc một số thiết bị cơ bản, sơ đồ mạch sạc pin PWM là lựa chọn kinh tế và hợp lý.
Sơ đồ mạch sạc pin MPPT thường được sử dụng trong các hệ thống điện mặt trời quy mô lớn hơn, yêu cầu hiệu suất tối đa và sự ổn định lâu dài. Sơ đồ kết nối:
Pin mặt trời → CB DC → Bộ điều khiển sạc MPPT → Ắc quy
Ưu điểm của MPPT là có khả năng tối ưu công suất nhờ khả năng theo dõi điểm công suất cực đại, cho hiệu suất cao hơn PWM từ 15 - 25%, đặc biệt trong điều kiện ánh sáng thay đổi (sáng sớm, chiều tối hoặc trời nhiều mây). Tương thích tốt với các loại pin Lithium hiện đại.
MPPT có giá thành cao hơn so với PWM và có cấu tạo phức tạp hơn, yêu cầu kỹ thuật lắp đặt chuyên nghiệp.
Với những hộ gia đình sử dụng nhiều thiết bị điện hoặc hệ thống điện mặt trời có công suất trên 500W, sơ đồ mạch sạc pin MPPT là lựa chọn tối ưu để tiết kiệm năng lượng và chi phí lâu dài.
Để hiểu rõ hơn về sơ đồ mạch sạc pin năng lượng mặt trời, bạn cần nắm nguyên lý hoạt động của bộ điều khiển sạc. Thực chất, mạch sạc hoạt động dựa trên quá trình điều chỉnh điện áp và dòng điện từ tấm pin mặt trời trước khi nạp vào ắc quy hoặc pin Lithium, giúp đảm bảo an toàn và tối ưu hiệu quả sử dụng.
Quá trình tạo và điều chỉnh dòng điện
Khi ánh sáng mặt trời chiếu vào tấm pin quang điện, năng lượng quang học được chuyển đổi thành dòng điện DC (một chiều). Nguồn điện DC này thường không ổn định và có mức điện áp cao hơn hoặc thấp hơn so với mức điện áp cần thiết của pin lưu trữ. Lúc này, mạch sạc pin sẽ thực hiện chức năng ổn áp, điều chỉnh dòng điện và điện áp để phù hợp với ắc quy (thường là 12V, 24V hoặc 48V).
Bảo vệ pin lưu trữ
Một trong những nguyên lý quan trọng của mạch sạc năng lượng mặt trời là bảo vệ pin khỏi các tình trạng quá nạp hoặc xả quá mức. Khi pin đầy, bộ điều khiển sạc sẽ tự động ngắt hoặc giảm dòng nạp để tránh hiện tượng quá sạc, nhờ vậy kéo dài tuổi thọ pin/ ắc quy. Khi điện áp pin xuống quá thấp, mạch sẽ ngắt tải để bảo vệ pin, tránh hiện tượng xả sâu gây hỏng cell pin.
Tối ưu hiệu suất với công nghệ MPPT
Đặc biệt, với những hệ thống dùng mạch sạc MPPT, thiết bị có khả năng theo dõi điểm công suất cực đại, sẽ giúp khai thác tối đa năng lượng từ tấm pin mặt trời, ngay cả khi thời tiết thay đổi. Tăng hiệu suất nạp từ 15 - 25% so với mạch sạc PWM thông thường và đảm bảo dòng điện nạp luôn ở mức tối ưu, tiết kiệm và ổn định.

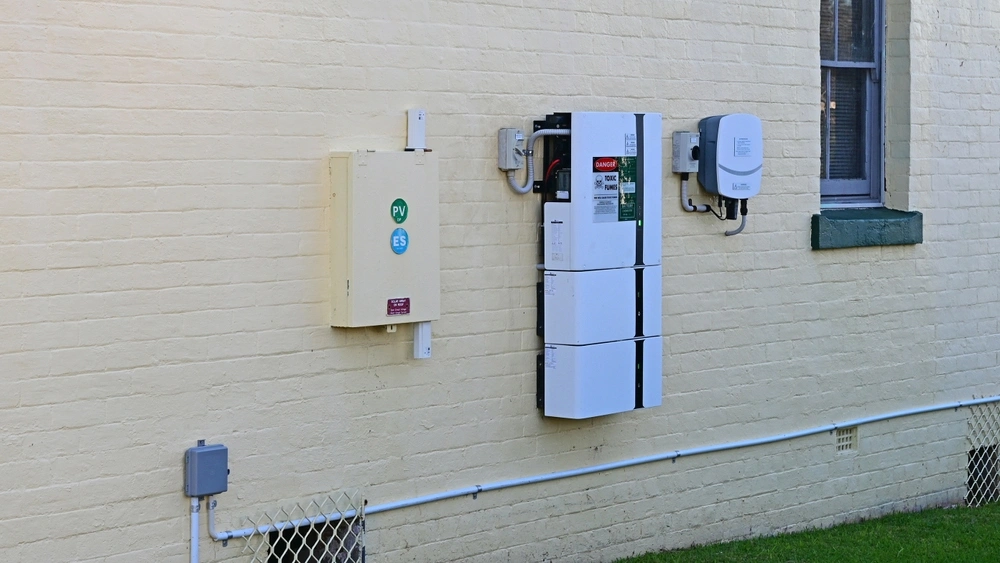

Để hiểu sâu hơn về cách hoạt động cũng như đọc được sơ đồ mạch sạc pin năng lượng mặt trời, bạn cần nắm rõ các linh kiện quan trọng cấu thành bộ điều khiển sạc. Mỗi linh kiện đều đảm nhận một vai trò riêng, giúp mạch vận hành ổn định, an toàn và hiệu quả.
Trong bất kỳ sơ đồ mạch sạc pin nào, Mosfet hoặc Transistor là thành phần chủ chốt để đóng/ngắt dòng điện. Chúng có khả năng điều chỉnh lượng dòng điện đi vào pin/ ắc quy, bảo vệ hệ thống khi xảy ra tình trạng dòng quá lớn và giúp mạch hoạt động ổn định, ít hao tổn năng lượng.
IC điều khiển được coi là trung tâm của mạch sạc pin. Dựa vào loại công nghệ sử dụng (PWM hoặc MPPT), IC sẽ phân tích tín hiệu điện áp và dòng điện từ tấm pin, tính toán chế độ nạp phù hợp cho ắc quy hoặc pin lithium và điều chỉnh hoạt động của Mosfet để tối ưu hiệu suất. Trong sơ đồ mạch sạc pin MPPT, IC điều khiển còn thực hiện thuật toán dò điểm công suất cực đại (Maximum Power Point Tracking) để tận dụng tối đa năng lượng mặt trời.
Điện trở cảm biến dòng giúp mạch đo đạc chính xác lượng dòng điện đi vào và đi ra khỏi pin lưu trữ. Đây là linh kiện quan trọng để giới hạn dòng nạp, tránh tình trạng quá tải, hỗ trợ IC điều khiển trong việc tính toán mức sạc/xả và tăng độ an toàn cho hệ thống.
Trong mạch sạc pin năng lượng mặt trời, tụ điện và diode là hai linh kiện nhỏ nhưng đóng vai trò thiết yếu. Tụ điện giúp ổn định điện áp, giảm nhiễu và bảo vệ các linh kiện khác khỏi xung điện đột ngột. Diode chống ngược: ngăn dòng điện chảy ngược từ ắc quy lên tấm pin (thường đã được tích hợp sẵn trong các bộ điều khiển sạc thương mại).
Một số bộ điều khiển sạc thương mại tích hợp màn hình hiển thị giúp người dùng dễ dàng theo dõi các thông số:
Nhờ đó, người dùng có thể giám sát trực quan quá trình vận hành mà không cần am hiểu chuyên sâu về sơ đồ mạch sạc pin.
Trong sơ đồ mạch sạc pin năng lượng mặt trời, điện áp thường được thiết kế theo tiêu chuẩn 12V, 24V hoặc 48V. Việc lựa chọn mức điện áp phù hợp phụ thuộc vào:
Nếu chọn sai điện áp, mạch sạc có thể không hoạt động ổn định hoặc gây lãng phí năng lượng.
Một nguyên tắc cơ bản trong thiết kế mạch sạc pin mặt trời là dòng nạp không được vượt quá khả năng tiếp nhận của ắc quy. Ví dụ: Ví dụ: Ắc quy 100Ah lý tưởng nên nạp khoảng 10A (0.1C), tối đa 20A (0.2C) để tránh chai pin.
Nếu dòng nạp quá cao, pin sẽ nóng, chai nhanh hoặc giảm tuổi thọ. Do đó, bạn nên kiểm tra kỹ thông số dung lượng trước khi chọn mạch sạc.
Trong bất kỳ sơ đồ mạch sạc pin năng lượng mặt trời nào cũng cần có cầu chì hoặc CB để:
Nếu hệ thống của bạn có công suất trên 500W, nên lựa chọn mạch sạc MPPT thay vì PWM. MPPT có hiệu suất cao hơn PWM từ 15 - 25%, giúp khai thác tối đa năng lượng ngay cả khi ánh sáng không ổn định. MPPT phù hợp cho gia đình, doanh nghiệp, và các dự án quy mô lớn.

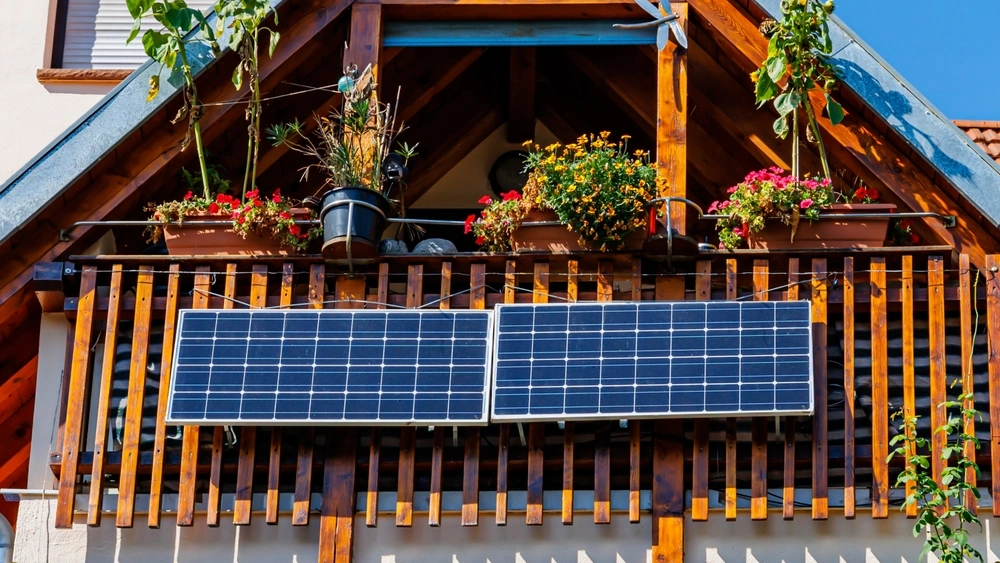

Mặc dù nhiều người muốn tự chế mạch sạc pin năng lượng mặt trời, nhưng nếu không có kiến thức chuyên môn về điện tử, bạn sẽ gặp rủi ro như thiết kế sai sơ đồ, gây hỏng hóc pin hoặc tấm pin mặt trời hay có nguy cơ cháy nổ, mất an toàn trong quá trình sử dụng. Vì vậy, với người dùng phổ thông, giải pháp an toàn nhất là chọn bộ sạc thương mại chính hãng, đã được kiểm định chất lượng.
Với mô hình hệ thống điện mặt trời gia đình mini, mạch sạc pin giúp quản lý dòng điện từ tấm pin nạp vào ắc quy hoặc pin Lithium. Cung cấp nguồn điện ổn định cho các thiết bị chiếu sáng, quạt, TV, sạc điện thoại và tiết kiệm chi phí điện hằng tháng và tăng tính chủ động về năng lượng.
Trong các dự án chiếu sáng công cộng, sơ đồ mạch sạc pin đóng vai trò quan trọng. Ban ngày, bộ điều khiển sạc tự động nạp điện từ tấm pin vào pin lưu trữ. Ban đêm, nguồn điện từ pin sẽ cung cấp cho đèn LED, đảm bảo chiếu sáng liên tục. Một số bộ sạc còn có tính năng hẹn giờ, bật/ tắt đèn tự động, tiết kiệm điện và tăng tuổi thọ pin.
Ở những khu vực không có lưới điện quốc gia, mạch sạc pin năng lượng mặt trời là giải pháp lý tưởng cho các thiết bị giám sát và cảm biến:
Với những người yêu thích du lịch ngoài trời, sơ đồ mạch sạc pin mini cho phép tạo ra nguồn điện di động cung cấp năng lượng cho điện thoại, laptop, loa bluetooth, đèn cắm trại. Sạc di động thường nhỏ gọn, dễ mang theo, thân thiện với môi trường. Một số bộ sạc di động tích hợp sẵn mạch MPPT giúp tối ưu năng lượng trong điều kiện ánh sáng yếu hoặc thay đổi liên tục.
Có thể thấy sơ đồ mạch sạc pin năng lượng mặt trời là yếu tố quan trọng để hệ thống điện mặt trời hoạt động ổn định, bền bỉ và hiệu quả. Việc lựa chọn đúng loại mạch sạc (PWM hay MPPT), kết hợp với thiết kế chuẩn và sử dụng an toàn, sẽ giúp pin lưu trữ có tuổi thọ cao hơn, đồng thời tối ưu chi phí vận hành cho người dùng.
Để đơn giản hóa quá trình lắp đặt và quản lý hệ thống điện mặt trời, bạn có thể tham khảo giải pháp từ CoCo Solar - nền tảng hỗ trợ lắp đặt điện mặt trời trả chậm lãi suất 0%. Cam kết sử dụng vật tư chính hãng, bảo hành hiệu suất lên đến 30 năm, thi công nhanh chỉ 1 - 2 ngày.
>>> Trải nghiệm nền tảng CoCo Solar tại: https://www.cocosolar.vn/vi
CoCo Solar không chỉ giúp bạn tiếp cận nguồn năng lượng xanh mà Rẻ, mà còn mang lại trải nghiệm tiện lợi, an toàn và tối ưu chi phí.
