Đầu nối MC4 là gì? Cấu tạo và vai trò trong hệ thống điện mặt trời

Đầu nối MC4 là gì?

Đầu nối MC4 là loại đầu nối chuyên dụng được sử dụng trong hệ thống điện mặt trời nhằm kết nối các tấm pin với nhau hoặc kết nối chuỗi pin với thiết bị khác. Tên gọi “MC4” xuất phát từ hãng Multi-Contact (nay là Stäubli Electrical Connector) đơn vị phát triển chuẩn đầu nối này và “4” biểu thị đường kính chân tiếp xúc 4mm.

Vai trò chính của đầu nối MC4:

• Tạo kết nối điện an toàn, có khóa gài chắc chắn
• Cho phép đấu nối nhanh giữa các tấm pin năng lượng mặt trời
• Đảm bảo dẫn truyền dòng điện DC ổn định về inverter

Cấu tạo của đầu nối MC4

Một đầu nối MC4 đạt chuẩn kỹ thuật gồm 4 bộ phận quan trọng:

Vỏ nhựa chịu tia UV và chịu nhiệt

• Làm từ vật liệu PPO hoặc PA66 - những polymer công nghiệp có khả năng chống tia cực tím mạnh.
• Giúp đầu nối không bị giòn, nứt khi phơi ngoài trời trong thời gian dài.
• Đảm bảo khả năng chịu nhiệt từ -40°C đến +85°C mà không làm thay đổi đặc tính cơ học.
• Thiết kế rãnh gân chống trượt giúp kỹ thuật thao tác dễ dàng, kể cả khi tay dính dầu hoặc mồ hôi.

Chân tiếp xúc kim loại dẫn điện

• Thường làm từ đồng tinh khiết, sau đó mạ bạc để tăng tính dẫn điện, giảm điện trở tiếp xúc, tăng độ bền chống oxy hóa.
• Thiết kế dạng ống xiết (crimp) ôm sát lõi dây giúp tiếp xúc chắc chắn và giảm tổn thất điện năng.
• Là nơi truyền tải dòng điện DC với cường độ lên đến 30A mà không bị nóng hoặc gây tụ điểm điện trở.

Vòng cao su chống nước (O-ring Seal)

• Được làm từ EPDM - vật liệu có khả năng chống lão hóa, chống ozone và chịu nhiệt cao.
• Làm nhiệm vụ tạo kín tuyệt đối, đảm bảo khả năng bảo vệ chuẩn IP67, chống nước khi ngập tạm thời trong 1m nước.
• Ngăn bụi, hơi ẩm xâm nhập gây oxy hóa hoặc phóng điện.

Cơ chế khóa gài an toàn (Locking System)

• Dạng snap-in: khi cắm vào sẽ nghe tiếng “click” cho biết điểm kết nối đã khóa an toàn.
• Phải dùng dụng cụ chuyên dụng để tháo, tránh trường hợp đầu nối bị kéo tuột khi hệ thống rung lắc.
• Đảm bảo không bung lỏng dưới tác động của gió mạnh, rung động kết cấu mái hoặc thay đổi nhiệt độ.

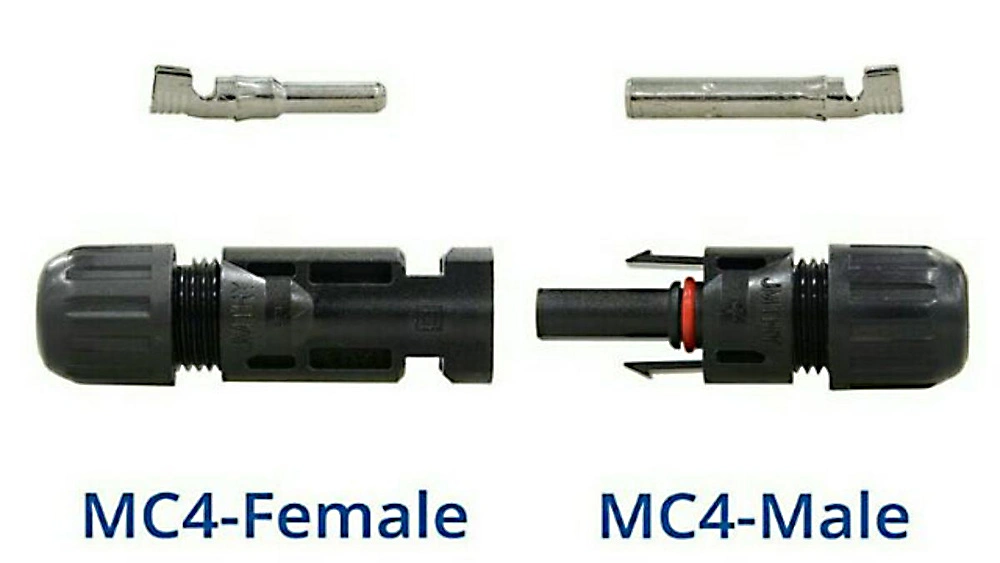

Lưu ý phân biệt MC4 Male và MC4 Female:

• MC4 Male (đầu dương): Có chân kim loại nhô ra. Thường kết nối với dây cực dương (+) của tấm pin.
• MC4 Female (đầu âm): Có lỗ tiếp nhận chân male. Thường nối với dây cực âm (-).

Hai đầu này luôn đi theo cặp để đảm bảo đấu nối đúng cực tính và phù hợp chuẩn kết nối của các tấm pin hiện nay.

Chức năng và nguyên lý hoạt động đầu nối MC4

Chức năng chính của đầu nối MC4

• Kết nối các tấm pin với nhau để tạo chuỗi string dài nhiều module.
• Dẫn truyền dòng điện DC từ chuỗi pin đến dây dẫn tổng hoặc tủ DC Combiner Box.
• Ổn định chất lượng tiếp điểm, giảm tổn thất điện và ngăn hiện tượng nóng tại điểm nối.
• Đảm bảo an toàn điện: chống nước, chống bụi, hạn chế hồ quang điện DC.

Nguyên lý hoạt động của đầu nối MC4

• Khi hai đầu MC4 Male - Female được cắm vào nhau, cơ chế khóa sẽ tự động siết chặt tạo tiếp điểm kín.
• Phần chân tiếp xúc bằng đồng mạ bạc sẽ ăn khớp hoàn toàn, tạo đường dẫn điện liên tục, ít điện trở.
• Vòng đệm cao su đảm bảo gioăng kín, ngăn nước và không khí lọt vào.
• Khi cần tháo, phải dùng kìm tháo MC4 để mở chốt khóa nhằm tránh làm gãy ngàm.

Ưu điểm của đầu nối MC4

• Chuẩn bảo vệ IP67 giúp hoạt động ổn định dưới mưa, khói bụi và môi trường khắc nghiệt.
• Chịu UV và thời tiết tốt, không giòn nứt sau nhiều năm phơi nắng.
• Chịu tải điện cao, lên đến 1500V DC tùy model.
• Tương thích với dây PV 2.5 - 6mm², dễ triển khai trong mọi cấu hình hệ thống.
• Độ bền cơ học lớn, chịu lực kéo tốt, chống rung hiệu quả.
• Dễ lắp đặt, thao tác nhanh với kìm ép chuyên dụng, rút ngắn thời gian thi công.

Ứng dụng của đầu nối MC4 trong hệ thống điện mặt trời

Đầu nối MC4 được sử dụng tại nhiều điểm quan trọng:

• Nối chuỗi các tấm pin năng lượng mặt trời (PV string).
• Kết nối dây DC từ chuỗi pin đến Combiner Box.
• Nối từ Combiner Box đến inverter (nếu hệ không dùng MCB/DC isolator tích hợp).

Dùng trong các hệ thống:

• Hộ gia đình (3kWp - 10kWp)
• Thương mại (20kWp - 200kWp)
• Công nghiệp (tính bằng MWp)

Thông số kỹ thuật cơ bản của đầu nối MC4

Lưu ý khi sử dụng đầu nối MC4

• Ưu tiên đầu nối chính hãng Stäubli MC4 để tránh nóng đầu cáp hoặc chập điện.
• Không dùng kìm thường, bắt buộc dùng kìm crimp chuyên dụng để ép chặt lõi dây.
• Kiểm tra cực tính (+/-) trước khi đấu nối để tránh hư hỏng inverter.
• Không tháo lắp khi có điện áp DC, vì dòng DC dễ tạo hồ quang nguy hiểm.
• Kiểm tra vòng đệm cao su trước khi dùng, tránh bị rách gây mất khả năng chống nước.

Đầu nối MC4 là tiêu chuẩn kết nối bắt buộc trong các hệ thống điện mặt trời hiện đại. Nhờ khả năng chống nước, độ bền cao và tính an toàn vượt trội, MC4 giúp hệ thống vận hành ổn định trong suốt nhiều năm. Việc lựa chọn đầu nối chất lượng, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ đảm bảo hiệu suất tối ưu và giảm thiểu rủi ro vận hành.
